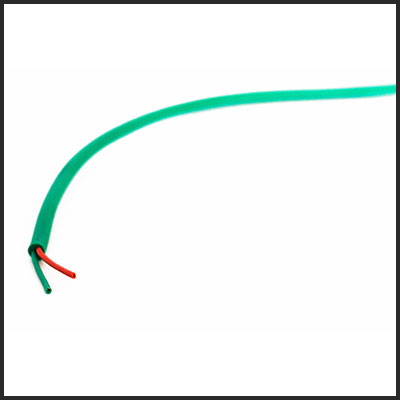

Cavi compensati termocoppie

cavo prolunga termocoppie

Cavi compensati per alte temperature

Per collegare la termocoppia ad uno strumento si  possono utilizzare cavi composti dagli stessi materiali della termocoppia o con materiali diversi, purché mantengano le stesse caratteristiche termoelettriche della termocoppia. Questi cavi sono definiti cavi di compensazione.

Esistono diversi tipi di cavi di compensazione:

Cavi di compensazione per termocoppia:

Sono dei cavi composti da materiali conduttori rigidi o flessibili diversi dai materiali della termocoppia   ma con caratteristiche termoelettriche identiche o molto simili. Vengono collaudati da 0°C a 200°C.



Cavi speciali per termocoppia:

Sono cavi con gli stessi materiali e le stesse capacità termoelettriche della termocoppia ma con rivestimenti esteri particolari.

PVC:

Mescola a base di clorilo di polivinile antifiamma con ottima flessibilità, resistenza all’acqua e alla benzina. Range di lavoro -30°c + 105°C

Silicone:

mescola a base di gomma con elevata resistenza alle alte e basse temperature, autoestinguente con eccellenti proprietà isolanti. Range di lavoro -60°C + 180°C

Fibra di vetro:

l’isolamento è costituito da una treccia applicata sul conduttore impregnata con resine che ne aumentano le caratteristiche elettriche e meccaniche. La fibbra di vetro aumenta notevolmente la tenuta termica del cavo. Range di lavoro -60°C + 250°C

  • Tipi di termocoppie: J, K, W, S, R, B, T, N, E.
  • Isolamento: pvc, gomma silicone, fibra di vetro impregnata
