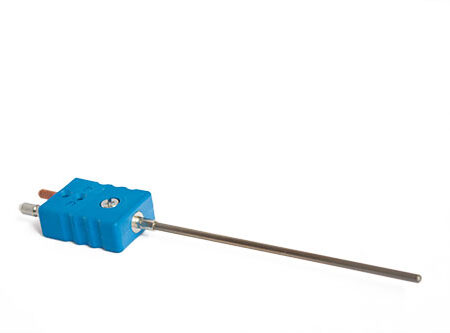

SENSORI DI TEMPERATURA: TERMOCOPPIE

Sensore di temperatura per processi a caldo, con temperature fino a  1810 °C e per applicazioni criogeniche fino a -260 °C

Questo tipo di sensore, è particolarmente usato per la sua ampia gamma di temperature che è in grado di rilevare. Ampiamente usato in cui le temperature sono eccezionalmente elevate come su altiforni o processi di stampaggio plastica.

Trova largo impiego anche in quei settori dove è richiesto un diametro molto piccolo della sonda, in quanto è possibile produrne con dimensioni fino a 0,25mm.

sensore temperatura crio

Temperature da -260°C a 1810°C

Ampia gamma di scelta

Risposta rapida

Temperature da -260°C a 1810°C



Una delle caratteristiche fondamentali di questi sensori di temperatura, è l’elevato range operativo che ne caratterizza l’uso esclusivo in tutti quei processi particolarmente gravosi, che vanno da applicazioni criogeniche fino a forni con temperature fino a 1800°C.

Il tutto, unito ad una velocità di lettura molto rapida e a prezzi abbastanza contenuti ne fa un elemento indispensabile in ambito industriale.

A loro sfavore, soprattutto quando non sono state costruite con le dovute accortezze, c’è il fatto che, con il passare del tempo, tendono a perdere in precisione. Inoltre, dato che il segnale è particolarmente suscettibile ai campi elettromagnetici, questi, potrebbero inficiarne la precisione e la linearità.

Ampia gamma

Le termocoppie, grazie alle loro caratteristiche termiche, trovano largo uso in tutti i settori industriali e civili.

Nel settore dello stampaggio plastico, dove in genere vengono usate termocoppie di tipo “J” con esecuzione a baionetta da montare direttamente all’interno di resistenze a fascia.

Nell’industria alimentare, dove si possono trovare termocoppie di tipo “N” per il freddo o “J/K” nei forni di cottura.

Nei processi di lavorazione in autoclave per materiale composito, dove in genere si usano termocoppie “J/K” sia per il controllo della zona in pressione, sia per le sacche da vuoto.

Nei processi ad altissima temperatura, dove vengono usate termocoppie di tipo “R/S/B”, le quali possono raggiungere temperature di 1800 °C.

Risposta rapida



Caratteristica importante delle termocoppie è la loro velocità di risposta.

Grazie alle loro caratteristiche costruttive che permettono di avere diametri molto piccoli, o di avere il giunto esposto, questo tipo di sensori riesce ad avere una lettura del valore di processo, pressoché immediata.

    • Tipo di termocoppia: Termocoppia singolo elemento tipo J, K, E, N, R, S, T, B, C, D, G secondo IEC 584 classe 2 (ASTM E 230)
    • Isolamento: 100 MOhm a 500 Vcc



  • Range di temperatura comuni
    TipoRangeLimite errore
    J0°C – 750°cOltre 2,2°C o 0,75%
    K-200°C – 1250°cOltre 2,2°C o 0,75%
    E-200°C – 900°cOltre 1,7°C o 0,5%
    T-250°C – 350°cOltre 2,2°C o 0,75%
